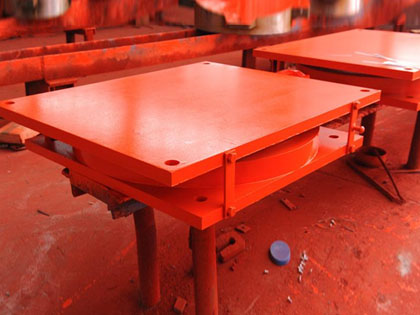

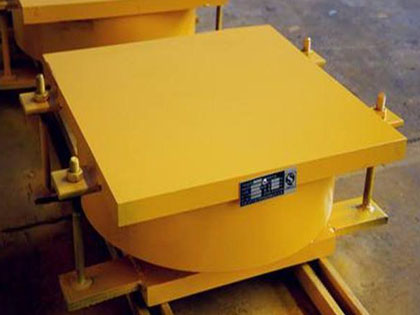

一、说明：

　　本系列盆式支座为中华人民共和标准《公路桥梁盆式支座》(GB/T391-2009标准)的通用设计，系列通用设计图名称为公路桥梁球型支座系列通用图，系列通用图代号为GPZ（09T）1500~60000（DC、SX、GD），系列支座型号为GPZ（2009）0.4~060（DC、SX、GD）。

　　二、设计依据：

　　1、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）。

　　2、《公路桥涵钢结构及设计规范》（JTJ025-86)。

　　3、、《桥梁球型支座》（GB/T17955-2009）。

　　4、、《公路桥梁盆式支座》（JT/T391-2009)。

　　三、设计参数

　　1、支座竖向设计承载能力：0.4MN～60MN。

　　支座的规格系列按承受的竖向荷载大小共分为33级，即：0.40MN，0.6MN，0.8MN，1MN，1.5MN，2MN。2.5MN，3MN，3.5MN，4MN，5MN，6MN，7MN，8MN，9MN，10MN，12.5MN，15MN，17.5MN，20.5MN、22.5MN、25MN、27.5MN，30MN、32.5MN、35MN、37.5MN、40MN、45MN、50MN、55MN、60MN。

　　2、支座设计更大转角：0.02rad。

　　3、支座水平设计承载力：固定支座和单项活动支座非滑移方向的水平设计承载力为支座竖向设计承载力的10%。

　　4、支座摩擦系数：常温型活动支座摩擦系数取值0.03，耐寒性活动支座摩擦系数取值0.06。

　　5、支座位移：
