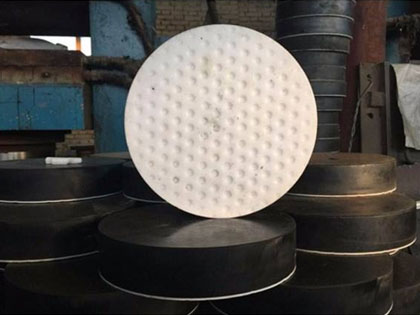

圆形板式橡胶支座GYZ

作者：添加时间：2021-10-27 21:51:45 点击量：5097

板式橡胶支座：是由多层橡胶片与薄钢板硫化、粘合而成,它有足够的竖向钢度,能将上部构造的反力可靠的传递给墩台;有良好的弹性,以适应梁端的转动,又有教大的剪切变形能力,以满足上部构造的水平位移。　　在上述的板式橡胶支座表面粘覆一层厚2mm-3mm的聚四氟乙烯板．就制作成聚四氟乙烯滑板式橡胶支座。它除了具有竖向刚度与弹性变形，能承受垂直荷载及适应梁端转动外，因聚四氟乙烯板的低摩擦系数，可使梁端在四氟板表面自由滑动，水平位移不受限制：特别适宜中、小荷载，大位移量的桥梁使用。
　　板式橡胶支座的产品分类
　　1、我们根据桥梁板式橡胶支座的结构型式分类如下:

　　普通板式橡胶支座(GJZ矩形板式橡胶支座 GYZ圆形板式橡胶支座)与四氟乙烯滑板式橡胶支座( GYZF4圆形四氟滑板式橡胶支座,GJZF4矩形四氟板式橡胶支座)
　　1、普通板式橡胶支座（GJZ系列、GYZ系列）依靠自身的剪切变形来适应梁体的伸缩位移。
　　2、四氟乙烯滑板式橡胶支座（GJZF4系列、GYZF4系列）依靠四氟乙烯滑板与不锈钢板的相对滑动来适应梁体的位移，位移量大。
　　3、球冠系列桥梁板式橡胶支座在传力均匀性上，明显优于普通桥梁板式橡胶支座。它能有效地、可靠地将上部结构的荷载传递到桥墩上，并且极大的改善了在支座按装过程中产生的偏压脱空等不良现象，特点适应于坡桥、弯桥、斜桥、曲线桥等布置复杂的桥梁上。
　　板式橡胶支座按胶种适用温度分类如下:a、氯丁橡胶: 适用温度+60℃∽-25℃ b、天然橡胶: 适用温度+60℃∽-40℃ c、三元乙丙橡胶: 适用温度+60℃∽-45℃
　　板式橡胶支座代号表示方法：
　　板式橡胶支座的适用范围：
　　1、板式橡胶支座适用于跨度小于30m、位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座.
　　2、四氟板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁.它还可用作连续梁顶推及T型梁横移中的滑块.矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同。
　　执行标准：JT/T4-2004
